Pojemność rur i zład instalacji — wzór, tabela, kalkulator

11 maja 2026 | Rury

Autor: KalkulatorPro

Treści powstają przy współpracy z projektantami.


Instalator napełniający instalację zadaje sobie pytanie "ile glikolu wlać". Projektant dobierający naczynie wzbiorcze pyta "jaka jest pojemność wodna instalacji". Administrator budynku — "czy muszę robić cyrkulację ciepłej wody". Każde z tych pytań sprowadza się do jednego: ile litrów wody mieści się w rurach. Pojemność rury liczy się prosto, ale w polskiej praktyce instalacyjnej jest kilka pułapek, które potrafią rozjechać wynik o kilkadziesiąt procent — głównie mylenie średnicy nominalnej z wewnętrzną i pomijanie pojemności rozdzielaczy, grzejników oraz wymienników.

W tym artykule znajdziesz wzór na pojemność rury, gotową tabelę pojemności jednostkowych dla pięciu typowych materiałów (stal, miedź, PP, PEX, PE), pięć typowych zastosowań tych obliczeń oraz pełny przykład — instalacja mieszana c.o. w domu jednorodzinnym ze zładem rzędu 120 dm³. Jeśli masz kilka odcinków różnych średnic, użyj kalkulatora pojemności rur — sumuje pojemności wielu wierszy z różnymi materiałami w jednym widoku.

Przekrój rury z zaznaczoną średnicą wewnętrzną — pojemność rury i zład instalacji

Czym jest pojemność rury, a czym zład instalacji

W praktyce projektowej te dwa pojęcia są często mylone, ale różnią się zakresem:

  • Pojemność rury to objętość wewnętrzna odcinka — czysto geometryczna wielkość zależna od średnicy wewnętrznej dwd_w i długości LL. Wyrażana w dm³, czyli litrach.
  • Zład instalacji (VV, pojemność wodna instalacji) to sumaryczna pojemność wszystkich elementów, w których znajduje się czynnik: rur zasilania i powrotu, grzejników lub pętli ogrzewania podłogowego, wymiennika kotła, rozdzielaczy, zasobnika buforowego, ewentualnych sprzęgieł. Naczynia wzbiorczego nie wlicza się do zładu — to ono kompensuje resztę.

Druga pułapka jest geometryczna: średnica nominalna w oznaczeniu rury nie równa się średnicy wewnętrznej. Trzeba sprawdzić grubość ścianki i odjąć ją dwukrotnie. Dla tego samego "22 mm" otrzymamy zupełnie różne wyniki:

  • rura miedziana 22 × 1,5 mm — dw=19d_w = 19 mm (typoszereg używany w kalkulatorze; spotykane są też 22 × 1,0 z dw=20d_w = 20 mm, ale 22 × 1,5 jest standardem w instalacjach c.o.),
  • rura PP PN20 25 × 4,2 mm — dw=16,6d_w = 16{,}6 mm,
  • rura stalowa DN20 (Ø26,9 zewnętrzna) — dw=22,3d_w = 22{,}3 mm,
  • rura PEX 20 × 2,0 mm — dw=16,0d_w = 16{,}0 mm.

Pełne typoszeregi rur z grubościami ścianek znajdziesz w artykule Tabela średnic rur.

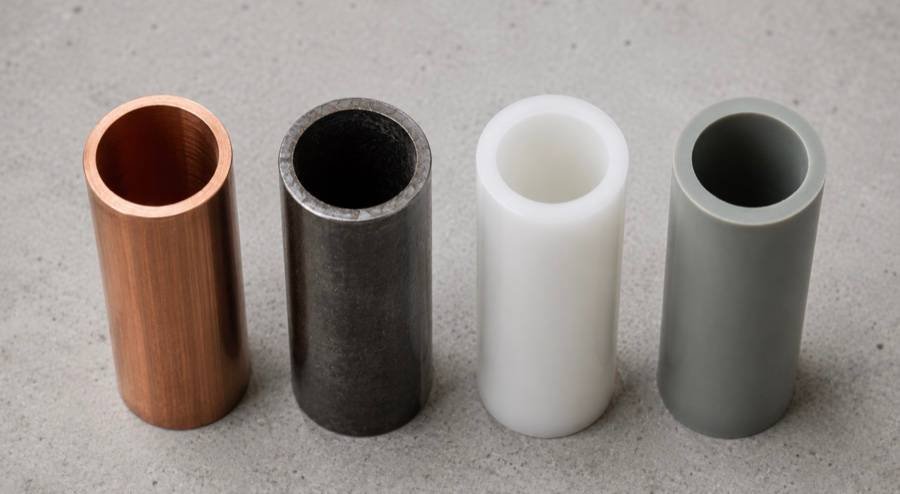

Porównanie czterech rur o zbliżonej średnicy zewnętrznej — stal, miedź, PP, PEX z różnymi średnicami wewnętrznymi

Wzór na pojemność rury

Pojemność odcinka rury liczy się z pola przekroju i długości:

V=π⋅dw24⋅LV = \frac{\pi \cdot d_w^2}{4} \cdot L

Gdzie:

  • VV — pojemność rury [dm³, czyli litry],
  • dwd_w — średnica wewnętrzna [dm],
  • LL — długość odcinka [dm].

W praktyce wygodniej operować mm i metrami. Po przeliczeniu jednostek (mm² razy m przez 1000 daje dm³) dostajemy postać użyteczną na placu budowy:

V [dm3]=π⋅(dw[mm])24⋅1000⋅L [m]V\,[\mathrm{dm}^3] = \frac{\pi \cdot (d_w[\mathrm{mm}])^2}{4 \cdot 1000} \cdot L\,[\mathrm{m}]

Dla przybliżonych szacunków przyjmuje się, że 1 dm³ wody waży 1 kg. Gęstość wody w temperaturach pracy instalacji (4-90 °C) zmienia się o mniej niż 4%, więc przybliżenie jest wystarczające do oszacowania masy wody w instalacji. To samo dotyczy mieszaniny wody z glikolem w typowych stężeniach 25-40% — błąd nie przekracza kilku procent. Jeśli wolisz nie liczyć ręcznie, kalkulator pojemności rur ma wbudowane średnice wewnętrzne dla wszystkich popularnych typoszeregów.

Tabela pojemności jednostkowych — ile litrów na metr bieżący

Poniższa tabela podaje pojemność w dm³/m dla najczęściej spotykanych typoszeregów. Wartości są spójne z bazą danych kalkulatora pojemności rur, więc wynik z artykułu i wynik z kalkulatora będą się zgadzać do trzeciego miejsca po przecinku.

MateriałWymiardwd_w [mm]Pojemność [dm³/m]
Stal czarnaDN15 (1/2")17,30,235
Stal czarnaDN20 (3/4")22,30,390
Stal czarnaDN25 (1")28,50,638
Stal czarnaDN32 (5/4")37,21,086
Stal czarnaDN50 (2")54,52,332
Miedź15 × 1,013,00,133
Miedź18 × 1,016,00,201
Miedź22 × 1,519,00,283
Miedź28 × 1,525,00,491
Miedź35 × 1,532,00,804
PP PN2020 × 3,413,20,137
PP PN2025 × 4,216,60,216
PP PN2032 × 5,421,20,353
PEX-Al-PEX16 × 2,012,00,113
PEX-Al-PEX20 × 2,016,00,201
PEX-Al-PEX25 × 2,520,00,314
PE100 SDR17 PN1032 × 2,028,00,615
PE100 SDR11 PN1632 × 3,026,00,531

Dla średnic spoza tego zestawienia (np. DN10, 3/8") oraz dla rur o nietypowej grubości ścianki użyj opcji "Własna średnica" w kalkulatorze pojemności rur — wystarczy wpisać średnicę wewnętrzną w mm i długość w metrach.

Zastosowanie 1: zład instalacji c.o. i dobór naczynia wzbiorczego

Pojemność rur jest punktem wyjścia do obliczenia pojemności użytkowej naczynia wzbiorczego wg PN-B-02414. Pełny algorytm doboru opisaliśmy w artykule Dobór naczynia przeponowego w instalacji grzewczej, tu interesuje nas tylko wejście do tych obliczeń, czyli VV — zład.

Zład instalacji c.o. składa się z:

  • przewodów zasilania i powrotu (długość liczona osobno, bo trasy zwykle są różne),
  • grzejników płytowych, członowych, podłogowych pętli — wartości z katalogu producenta,
  • wymiennika kotła lub pompy ciepła (z DTR urządzenia),
  • rozdzielaczy ogrzewania podłogowego,
  • zasobnika buforowego, jeśli jest w obiegu pierwotnym,
  • ewentualnego sprzęgła hydraulicznego.
Schemat instalacji c.o. z zaznaczonymi komponentami zładu — rury, grzejniki, podłogówka, kocioł

Orientacyjne pojemności typowych komponentów:

ElementTypowa pojemność
Grzejnik płytowy 600 × 1000 typ 22~4,5 dm³
Grzejnik płytowy 600 × 1000 typ 33~6,5 dm³
Grzejnik aluminiowy 500/100 (1 segment)~0,4 dm³
Wymiennik kotła kondensacyjnego 24 kW~1,5-3 dm³
Pętla podłogówki PEX 16 × 2 mm, 100 m~11,3 dm³
Zasobnik buforowy 200 l~200 dm³

Wartości w tej tabeli są orientacyjne — w realnym projekcie pojemność grzejników i wymienników bierz z DTR konkretnego producenta. Po policzeniu zładu przejdź do kalkulatora doboru naczynia przeponowego — wynikiem jest pojemność użytkowa i nominalna naczynia oraz wymagane ciśnienie wstępne membrany.

Zastosowanie 2: kiedy potrzebna jest cyrkulacja c.w.u.

Obowiązujące Warunki Techniczne (§120) wymagają stałego obiegu ciepłej wody w budynkach innych niż jednorodzinne, zagrodowe i rekreacji indywidualnej, jeśli pojemność wodna przewodu zasilającego punkt poboru przekracza 3 dm³. W domach jednorodzinnych cyrkulacja nie jest wymagana, choć jest dobrą praktyką ze względów komfortu (krótszy czas oczekiwania na ciepłą wodę przy kranie) i higieny (ograniczenie ryzyka rozwoju bakterii Legionella, które namnażają się w stagnującej wodzie o temperaturze 25-45 °C).

Próg 3 dm³ przekłada się na konkretne długości podejść — zależnie od materiału i średnicy:

RuraPojemność [dm³/m]Długość do 3 dm³
PP PN20 25 × 4,2 (Ø16,6 wew.)0,216~13,9 m
Cu 18 × 1,0 (Ø16,0 wew.)0,201~14,9 m
PEX 20 × 2,0 (Ø16,0 wew.)0,201~14,9 m
PP PN20 32 × 5,4 (Ø21,2 wew.)0,353~8,5 m

W praktyce oznacza to, że w typowych instalacjach PP/Cu/PEX w budynkach wielorodzinnych cyrkulacja staje się obowiązkowa już przy podejściu rzędu 15 m do najdalszego punktu poboru. Po stronie regulacyjnej trwają prace nad zaostrzeniem wymagań w zakresie ochrony przed Legionellą — szczegóły zmian wprowadzanych w przepisach 2026 r. omawiamy w artykule Nowe Warunki Techniczne 2026. Przed projektowaniem konkretnej instalacji każdorazowo sprawdź aktualne brzmienie paragrafu w obowiązującym rozporządzeniu.

Zastosowanie 3: masa wody, statyka i mocowania

Skoro 1 dm³ wody ≈ 1 kg, masa wody w instalacji w kilogramach jest praktycznie równa pojemności w litrach. Po co projektantowi ta informacja:

  • dobór wieszaków i obejm rurociągów grubych (DN50 i większe), szczególnie pionów stalowych i miedzianych,
  • statyka stropów przy lokalizacji zasobnika buforowego (zasobnik 500 l + woda + obudowa to ponad 600 kg punktowego obciążenia),
  • mocowanie grzejników żeliwnych — segmenty z wodą potrafią ważyć ponad 100 kg na 12 członów.

Dla pionu stalowego DN50 (2,332 dm³/m) sama woda w 10 m to ok. 23 kg, przy DN100 (9,0 dm³/m) — już 90 kg na 10 m.

Zastosowanie 4: dawkowanie glikolu i inhibitora korozji

W pompach ciepła powietrze-woda, kolektorach słonecznych i obiegach chłodniczych stosuje się glikol etylenowy lub propylenowy w stężeniu objętościowym 25-40%, zależnie od minimalnej temperatury otoczenia. Szczegóły dotyczące czynników grzewczych znajdziesz w artykule Czynniki grzewcze.

Instalator dolewający glikol propylenowy do instalacji c.o. w kotłowni domu jednorodzinnego

Ilość glikolu liczy się wprost z pojemności zładu:

Vglikol=Vzlad⋅cV_{glikol} = V_{zlad} \cdot c

gdzie cc to stężenie objętościowe (np. 0,33 dla ochrony do -20 °C w glikolu propylenowym). Dla zładu 150 dm³ przy stężeniu 33% to ok. 50 l koncentratu — kup 60 l z zapasem na odpowietrzanie. Inhibitor korozji dawkuje się zwykle jako 1-2% objętości zładu (sprawdź dokumentację preparatu); zaokrąglaj w górę.

Zastosowanie 5: czas napełniania i płukania instalacji

Czas napełniania to po prostu zład podzielony przez wydatek zaworu napełniającego: t=Vzlad/Qt = V_{zlad} / Q. Kran ogrodowy 1/2" daje 10-15 dm³/min, pompa płucząca 30-100 dm³/min. Dla zładu 350 dm³ napełnianego z kranu 12 dm³/min czas wyniesie ok. 29 minut. Płukanie ogrzewania podłogowego wymaga przepompowania 2-3 objętości zładu pętli.

Pełny przykład — instalacja c.o. w domu jednorodzinnym

Dom jednorodzinny o powierzchni 150 m², kocioł kondensacyjny 24 kW, parametry obliczeniowe 55/45 °C, instalacja mieszana: grzejniki płytowe na piętrze i ogrzewanie podłogowe na parterze.

Dane wyjściowe:

  • piony i poziomy c.o. (zasilanie i powrót łącznie): PP PN20 25 × 4,2 — 60 m,
  • podejścia do grzejników: PEX 16 × 2 mm — 80 m,
  • pętle ogrzewania podłogowego: PEX 16 × 2 mm, 6 pętli po 80 m — 480 m,
  • grzejniki płytowe: 8 sztuk po średnio 5 dm³ — 40 dm³,
  • wymiennik kotła: 2 dm³,
  • rozdzielacze podłogówki: 2 sztuki po 3 dm³ — 6 dm³.

Obliczenia krok po kroku:

  1. Pojemność rur PP PN20 25 × 4,2: 60 m⋅0,216 dm3/m=12,96 dm360\,\mathrm{m} \cdot 0{,}216\,\mathrm{dm^3/m} = 12{,}96\,\mathrm{dm^3}.
  2. Pojemność podejść PEX 16 × 2: 80⋅0,113=9,04 dm380 \cdot 0{,}113 = 9{,}04\,\mathrm{dm^3}.
  3. Pojemność pętli podłogówki PEX 16 × 2: 480⋅0,113=54,24 dm3480 \cdot 0{,}113 = 54{,}24\,\mathrm{dm^3}.
  4. Pojemność rur razem: 12,96+9,04+54,24=76,24 dm312{,}96 + 9{,}04 + 54{,}24 = 76{,}24\,\mathrm{dm^3}.
  5. Komponenty (grzejniki + wymiennik + rozdzielacze): 40+2+6=48 dm340 + 2 + 6 = 48\,\mathrm{dm^3}.
Pojemność rur76,24 dm³
Pojemność komponentów48,00 dm³
Zład instalacji VV≈ 124 dm³

Co z tym dalej:

  • Masa wody: ≈ 124 kg — istotne dla mocowań pionów, ale w typowym domu jednorodzinnym nie wymaga wzmocnień stropu.
  • Glikol 33%: 124⋅0,33≈41 l124 \cdot 0{,}33 \approx 41\,\mathrm{l} — kupić 50 l (10 kanistrów po 5 l) z zapasem na odpowietrzanie.
  • Naczynie wzbiorcze: do kalkulatora doboru naczynia wpisz pojemność instalacji jako V=0,124 m3V = 0{,}124\,\mathrm{m^3} (czyli 124 dm³) — dla parametrów 55/45 i ciśnienia statycznego 1 bar typowo wyjdzie naczynie 12-18 l.
  • Czas napełniania z kranu 12 dm³/min: ≈ 10 minut.

Pełne sumowanie odcinków różnych średnic szybciej zrobisz w kalkulatorze pojemności rur — dodaj kolejne wiersze dla każdej trasy, wybierz materiał z listy i kalkulator automatycznie zsumuje pojemność wszystkich odcinków.

Najczęstsze błędy

  1. Liczenie pojemności po średnicy nominalnej. "22 mm" w nazwie rury miedzianej oznacza średnicę zewnętrzną — wewnętrzna to 19 mm dla typoszeregu 22 × 1,5. Błąd przy nominalnej zawyża pojemność o około 25%.
  2. Pominięcie pętli ogrzewania podłogowego. Argument "to długie, ale cienkie" jest zwodniczy — w typowym domu jednorodzinnym z podłogówką to one stanowią największy składnik zładu (w naszym przykładzie 54 z 124 dm³, czyli 44%).
  3. Niewliczenie wymiennika, rozdzielaczy i sprzęgieł. Każdy z tych elementów dokłada od kilku do kilkunastu litrów; pomijanie ich systematycznie zaniża zład i naczynie wzbiorcze.
  4. Założenie, że zasobnik buforowy w obiegu c.o. jest dodatkiem. 200 l bufor w domu z pompą ciepła może stanowić większość całego zładu — wlicz go w pełnej objętości.
  5. Mylenie zładu z pojemnością naczynia wzbiorczego. Naczynie ma 6-10% pojemności użytkowej zładu — nie liczy się go jako element zładu, jest kompensatorem.
  6. Zaokrąglanie 1 dm³ glikolu = 1 kg w stężeniach powyżej 50%. Gęstość czystego glikolu propylenowego to ~1,04 g/cm³, etylenowego ~1,11 g/cm³. W stężeniach 25-40% błąd jest poniżej 5% i nie ma znaczenia praktycznego, ale przy zamawianiu czystego glikolu w beczkach 200 l trzeba liczyć się z różnicą.
  7. Brak zapasu przy zakupie glikolu i inhibitora. "Kupię dokładnie tyle, ile potrzeba" zwykle kończy się brakiem 2-3 litrów na końcu napełniania.

Najczęściej zadawane pytania

Jak obliczyć pojemność rury miedzianej 22 mm?

Rura miedziana 22 mm w typowej grubości ścianki 1,5 mm ma średnicę wewnętrzną 19 mm. Pojemność: π⋅192/4/1000=0,283\pi \cdot 19^2 / 4 / 1000 = 0{,}283 dm³/m. Dla 22 × 1,0 mm średnica wewnętrzna wynosi 20 mm i pojemność 0,314 dm³/m. Zawsze sprawdź grubość ścianki w typoszeregu producenta.

Ile wody mieści się w 100 m rury PEX 16 × 2?

100 m razy 0,113 dm³/m daje 11,3 dm³ — tyle wody zawiera typowa pętla ogrzewania podłogowego o długości 100 m.

Co to jest zład instalacji i jak go policzyć?

Zład to sumaryczna pojemność wodna instalacji: rury (zasilanie + powrót), grzejniki lub pętle podłogówki, wymiennik kotła, rozdzielacze, zasobnik buforowy. Naczynia wzbiorczego nie wlicza się — to ono kompensuje zmiany objętości wody podczas pracy.

Kiedy w instalacji c.w.u. trzeba zrobić cyrkulację?

Obowiązujące Warunki Techniczne (§120) wymagają cyrkulacji w budynkach innych niż jednorodzinne, zagrodowe i rekreacji indywidualnej, jeśli pojemność wodna przewodu zasilającego punkt poboru przekracza 3 dm³. Dla typowych rur PP/Cu/PEX odpowiada to długości około 15 m. W domach jednorodzinnych cyrkulacja nie jest wymagana, choć bywa dobrą praktyką — szczegóły zmian regulacyjnych omawiamy w artykule Nowe Warunki Techniczne 2026.

Ile glikolu wlać do instalacji o pojemności 150 litrów?

Dla stężenia 33% (ochrona do -20 °C w glikolu propylenowym): 150⋅0,33≈50150 \cdot 0{,}33 \approx 50 l koncentratu. W praktyce kup 60 l — kilka litrów ucieknie przy odpowietrzaniu.

Czy pojemność rury zależy od materiału?

Tak, ale pośrednio — przez grubość ścianki. Rura 25 mm w PEX, PP i miedzi ma różne średnice wewnętrzne (i tym samym pojemności), bo grubość ścianki dyktuje technologia produkcji i ciśnienie nominalne. Sama woda w środku zachowuje się tak samo niezależnie od materiału ściany.

Jak policzyć masę wody w instalacji?

Pojemność w litrach (dm³) jest praktycznie równa masie wody w kilogramach. Zład 124 dm³ = 124 kg wody. Dla mieszaniny woda-glikol przybliżenie pozostaje dobre w stężeniach 25-40% (błąd kilka procent).

Podsumowanie

Pojemność rur to prosty geometryczny rachunek, ale stoi u podstaw kilku decyzji projektowych: doboru naczynia wzbiorczego, oszacowania potrzebnej ilości glikolu i inhibitora, sprawdzenia obowiązku cyrkulacji c.w.u., wymiarowania mocowań i przewidzenia czasu napełniania. Trzy reguły wystarczą żeby uniknąć typowych błędów:

  • pojemność liczy się ze średnicy wewnętrznej, nie nominalnej — sprawdź typoszereg producenta,
  • zład to rury + grzejniki + źródło + osprzęt, ale bez naczynia wzbiorczego,
  • 1 dm³ wody ≈ 1 kg — pojemność w litrach jest praktycznie masą wody w kilogramach.

Najszybszą drogą do sumarycznej pojemności wielu odcinków instalacji jest kalkulator pojemności rur — wbudowane typoszeregi (stal, miedź, PP PN16/PN20, PEX, PE100 SDR11/17, rury sprężonego powietrza), możliwość wpisania własnej średnicy i automatyczne sumowanie wielu wierszy. Po obliczeniu zładu przejdź do doboru naczynia wzbiorczego lub do doboru średnic instalacji wodociągowych, jeśli pracujesz nad instalacją c.w.u.
