Dobór zabezpieczeń nadprądowych — MCB, bezpieczniki gG i RCD krok po kroku

---

Dobór przekroju przewodu to dopiero połowa pracy — przewód musi jeszcze zostać zabezpieczony. Źle dobrany wyłącznik albo bezpiecznik to obwód, który albo wyłącza się bez powodu, albo — co znacznie groźniejsze — nie zadziała w chwili zwarcia i pozwoli, by kabel przegrzał się aż do pożaru. Zabezpieczenie nadprądowe jest tym ogniwem, które łączy obliczony przekrój żyły z realnym bezpieczeństwem instalacji.

Jeśli chcesz od razu dobrać i zweryfikować wyłącznik lub bezpiecznik do konkretnego obwodu, skorzystaj z kalkulatora doboru zabezpieczeń nadprądowych. Poniżej tłumaczymy, skąd biorą się warunki doboru, czym różnią się charakterystyki B, C i D oraz kiedy konieczny jest wyłącznik różnicowoprądowy.

Przed czym chroni zabezpieczenie nadprądowe?

Zabezpieczenie nadprądowe reaguje na dwa różne rodzaje prądu nadmiarowego, a każdy z nich wymaga innej części charakterystyki:

• Przeciążenie — prąd umiarkowanie większy od znamionowego (np. 1,2–3 × $I_n$), wynikający z podłączenia zbyt wielu odbiorników. Narasta wolno i grozi długotrwałym przegrzewaniem izolacji. Reaguje na nie część przeciążeniowa charakterystyki — działa ze zwłoką tym krótszą, im większy prąd.
• Zwarcie — prąd wielokrotnie większy od znamionowego (od kilkuset amperów do kilkudziesięciu kiloamperów), powstający przy bezpośrednim połączeniu przewodów. Powinien zostać wyłączony bardzo szybko. Reaguje na nie część zwarciowa charakterystyki — działa praktycznie bezzwłocznie.

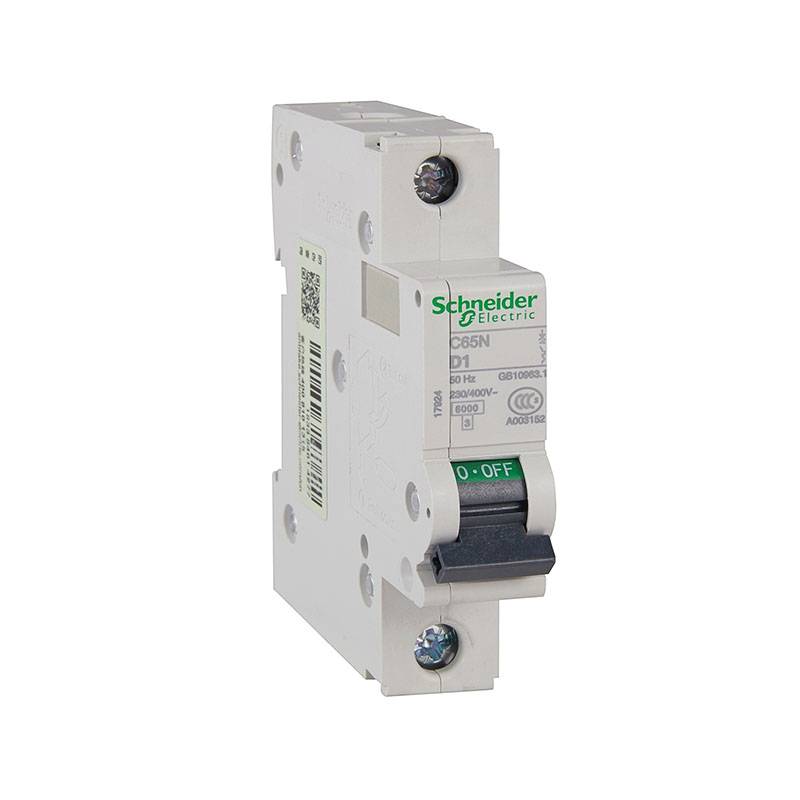

W wyłączniku instalacyjnym MCB za każdy z tych zakresów odpowiada osobny człon: termiczny (bimetal) przy przeciążeniu i elektromagnetyczny (cewka) przy zwarciu. Bezpiecznik topikowy gG realizuje obie funkcje jedną wkładką, której charakterystyka czasowo-prądowa łączy oba zakresy. Dobrze dobrane zabezpieczenie musi poprawnie obsłużyć oba scenariusze: zadziałać przy przeciążeniu, zanim przewód się przegrzeje, i mieć dość dużą zdolność łączeniową, aby bezpiecznie przerwać największy możliwy prąd zwarcia.

Dwa warunki przeciążeniowe wg PN-HD 60364-4-43

Norma PN-HD 60364-4-43 (ochrona przed prądem przetężeniowym) definiuje dwa warunki, które muszą być spełnione jednocześnie, aby zabezpieczenie chroniło przewód przed przeciążeniem:

gdzie:

• $I_b$ — prąd obliczeniowy obwodu (prąd, jaki rzeczywiście pobiera obciążenie),
• $I_n$ — prąd znamionowy zabezpieczenia (nastawa wyłącznika lub wartość bezpiecznika),
• $I_z$ — obciążalność długotrwała przewodu (maksymalny prąd, jaki przewód przewodzi bez przekroczenia temperatury granicznej, po uwzględnieniu sposobu ułożenia i współczynników korekcyjnych),
• $I_2$ — umowny prąd zadziałania zabezpieczenia, czyli prąd zapewniający jego zadziałanie w umownym czasie (dla wyłącznika odczytywany z normy produktowej, dla bezpiecznika — z charakterystyki wkładki).

Pierwszy warunek jest intuicyjny: zabezpieczenie musi być „większe" od obciążenia, ale nie większe od wytrzymałości kabla. Drugi warunek bywa pomijany, a to właśnie on rozstrzyga w przypadkach granicznych — bo $I_2$ zależy od typu aparatu:

Wniosek praktyczny: dla wyłącznika MCB drugi warunek jest spełniony zawsze, gdy spełniony jest pierwszy — dlatego dla wyłączników wystarczy sprawdzić $I_b \le I_n \le I_z$. Dla bezpiecznika gG trzeba dodatkowo upewnić się, że $I_n$ nie przekracza ok. 91% obciążalności przewodu — inaczej topik może nie zadziałać dostatecznie szybko przy lekkim przeciążeniu, mimo że formalnie $I_n \le I_z$.

Krotność $1{,}6$ dotyczy przy tym wkładek o prądzie $I_n \ge 16$ A. Dla mniejszych wartości umowny prąd zadziałania jest wyższy — wg tablicy prądów umownych PN-EN 60269-1 wynosi $1{,}9 \cdot I_n$ dla $4 < I_n < 16$ A oraz $2{,}1 \cdot I_n$ dla $I_n \le 4$ A — więc warunek staje się jeszcze ostrzejszy (odpowiednio $I_n \le 0{,}76 \cdot I_z$ i $I_n \le 0{,}69 \cdot I_z$). To częsta pułapka przy zabezpieczaniu cienkich przewodów małymi bezpiecznikami.

Rodzaje zabezpieczeń: MCB, bezpieczniki gG i RCBO

W instalacjach niskiego napięcia spotkasz trzy podstawowe rozwiązania ochrony nadprądowej:

Bezpiecznik gG ma dwie istotne zalety: bardzo dużą zdolność łączeniową (nawet do 100 kA) oraz korzystną charakterystykę w paśmie zwarciowym, dzięki czemu często stosuje się go tam, gdzie prądy zwarciowe są duże (blisko transformatora). Wadą jest jednorazowość i konieczność trzymania zapasu wkładek.

Charakterystyki MCB: B, C i D

Litera w oznaczeniu wyłącznika (np. C16) opisuje pasmo wyzwalania magnetycznego — krotność prądu znamionowego, przy której zadziała człon zwarciowy (bezzwłoczny). Wybór charakterystyki musi pasować do prądu rozruchowego odbiornika: zbyt „czuła" charakterystyka spowoduje fałszywe wyłączenia przy załączaniu, zbyt „twarda" może nie zapewnić ochrony przeciwporażeniowej.

Górna granica pasma magnetycznego ma drugie, kluczowe znaczenie — to najmniejszy prąd, który gwarantuje bezzwłoczne wyłączenie. Dla charakterystyki B jest to $5 \cdot I_n$, dla C — $10 \cdot I_n$, dla D — $20 \cdot I_n$. Tę wartość wykorzystuje się przy sprawdzaniu ochrony przeciwporażeniowej (patrz niżej). Dlatego im „twardsza" charakterystyka, tym większy prąd zwarcia jest potrzebny do szybkiego wyłączenia — a to nie zawsze jest możliwe na końcu długiego obwodu.

Warunek zwarciowy — zdolność łączeniowa

Przy zwarciu przez aparat przepływa prąd ograniczony jedynie impedancją obwodu od źródła do miejsca zwarcia. Zabezpieczenie musi ten prąd bezpiecznie przerwać, nie ulegając zniszczeniu. Stąd warunek:

gdzie $I_{cn}$ to znamionowa zdolność łączeniowa aparatu, a $I_{k,max}$ — największy spodziewany prąd zwarcia w miejscu zainstalowania (zwarcie trójfazowe lub dwufazowe tuż za aparatem). Typowe wartości $I_{cn}$ dla wyłączników MCB to 6 kA (instalacje mieszkaniowe) i 10 kA (instalacje narażone na większe zwarcia). Bezpieczniki gG oferują znacznie wyższe wartości, dlatego stosuje się je blisko źródła.

Sama zdolność łączeniowa nie wystarcza — przewód musi też wytrzymać cieplnie energię przepuszczoną przez zabezpieczenie, zanim ono zadziała. Zgodnie z PN-HD 60364-4-43 (pkt 434.5.2) całka Joule'a zwarcia nie może przekroczyć dopuszczalnej energii cieplnej żyły:

gdzie $I^2 t$ to przepuszczona energia właściwa zabezpieczenia (z karty katalogowej), $S$ — przekrój żyły, a $k$ — współczynnik materiałowy izolacji (np. 115 dla miedzi w PVC, 143 dla XLPE). Warunek ten ma znaczenie zwłaszcza dla cienkich przewodów przy dużych prądach zwarcia — to właśnie ograniczenie energetyczne, nie sam prąd, decyduje wówczas o dopuszczalnym aparacie.

Ochrona przeciwporażeniowa — czy zabezpieczenie zadziała przy zwarciu doziemnym?

Drugi, „dolny" koniec problemu zwarciowego to najmniejszy prąd zwarcia $I_{k,min}$ — zwykle zwarcie jednofazowe na końcu długiego obwodu. Zgodnie z PN-HD 60364-4-41 zabezpieczenie nadprądowe pełni jednocześnie rolę ochrony przeciwporażeniowej przez samoczynne wyłączenie zasilania. Warunek skuteczności:

gdzie $Z_s$ to impedancja pętli zwarciowej, $U_0$ — napięcie fazowe (230 V), a $I_a$ — prąd zapewniający wyłączenie w wymaganym czasie. W układzie TN przy 230 V czas ten wynosi 0,4 s dla obwodów końcowych (gniazda do 63 A oraz odbiorniki stałe do 32 A) i 5 s dla obwodów rozdzielczych oraz pozostałych obwodów końcowych. W uproszczeniu, bezpiecznym projektowo założeniu przyjmuje się, że prąd zwarcia jednofazowego powinien przekroczyć górną granicę pasma magnetycznego wyłącznika — to wartość, która gwarantuje wyłączenie bezzwłoczne (zwykle poniżej 0,1 s):

Jeśli na końcu obwodu prąd zwarcia jednofazowego jest mniejszy od $I_a$, zabezpieczenie nie wyłączy się bezzwłocznie — może jeszcze zadziałać w wymaganym czasie (np. 0,4 s) na podstawie krzywej czasowo-prądowej producenta, ale skuteczność trzeba wtedy jawnie sprawdzić, odczytując prąd wyłączenia dla tego czasu. Najpewniejsze rozwiązania to „miększa" charakterystyka (B zamiast C), większy przekrój przewodu (mniejsze $Z_s$) albo zastosowanie wyłącznika różnicowoprądowego, który dla zwarcia doziemnego (L–PE) zapewnia wyłączenie niezależnie od impedancji pętli — pamiętając, że RCD nie chroni przed zwarciem L–N ani nie zastępuje ochrony nadprądowej.

Wyłączniki różnicowoprądowe RCD i RCBO

Wyłącznik różnicowoprądowy (RCD) reaguje na różnicę prądów w przewodach czynnych — czyli na prąd „uciekający" do ziemi, np. przez ciało człowieka. Jest to ochrona uzupełniająca ochronę nadprądową, a nie jej zamiennik. Norma wymaga RCD o prądzie różnicowym $I_{\Delta n} \le 30$ mA jako ochrony dodatkowej m.in. dla:

• gniazd wtyczkowych do 32 A dostępnych dla zwykłych użytkowników,
• obwodów oświetleniowych w lokalach mieszkalnych (wg PN-HD 60364-4-41:2017),
• obwodów w pomieszczeniach z wanną lub prysznicem,
• odbiorników przenośnych do 32 A używanych na zewnątrz budynku.

Istotny jest typ RCD, dopasowany do kształtu prądu różnicowego, jaki może wystąpić w obwodzie:

Połączenie ochrony nadprądowej i różnicowej w jednym module to RCBO — wygodne tam, gdzie chcemy, by zadziałanie jednego obwodu nie pozbawiało zasilania pozostałych (inaczej niż przy wspólnym RCD na grupę obwodów).

Selektywność zabezpieczeń

W rozbudowanej instalacji zabezpieczenia tworzą kaskadę: aparat przedlicznikowy lub zabezpieczenie WLZ stoi „nad" zabezpieczeniami poszczególnych obwodów. Selektywność oznacza, że przy zwarciu w obwodzie końcowym wyłącza się tylko aparat najbliżej miejsca usterki, a nadrzędny pozostaje załączony. Sama różnica prądów znamionowych nie wystarcza — selektywność, zwłaszcza zwarciową, potwierdza się na podstawie charakterystyk czasowo-prądowych, całek Joule'a $I^2 t$ i tablic koordynacji producenta (np. bezpiecznik gG przedlicznikowy selektywny względem wyłączników obwodowych). Brak selektywności objawia się tym, że drobne zwarcie w jednym pomieszczeniu wyłącza prąd w całym mieszkaniu.

Przykład doboru krok po kroku

Obwód gniazd ogólnego przeznaczenia 230 V, przewód miedziany 3 × 2,5 mm² ułożony w rurce w ścianie:

1. Obciążalność przewodu $I_z$ odczytujemy z tablic PN-HD 60364-5-52 dla sposobu B2 i izolacji PVC — zależy od liczby żył obciążonych: dla obwodu 1-fazowego (dwie żyły obciążone) ok. 23–24 A, dla trzech żył obciążonych ok. 20 A. Przyjmujemy wartość zachowawczą $I_z = 20$ A (a po uwzględnieniu współczynników korekcyjnych — temperatura, grupowanie — może być niższa).
2. Prąd obliczeniowy obciążenia $I_b = 16$ A.
3. Dobór $I_n$: szukamy aparatu spełniającego $16 \le I_n \le 20$ → standardowo MCB B16 lub C16 ($I_n = 16$ A). Warunek $I_2 \le 1{,}45 \cdot I_z$ dla MCB spełniony automatycznie.
4. Charakterystyka: obwód gniazd z typowymi odbiornikami — wystarczy B (mniejszy wymagany prąd zwarcia, lepsza ochrona przeciwporażeniowa). Jeśli na obwodzie pracują urządzenia o dużym prądzie włączeniowym, można rozważyć C — ale wtedy trzeba ponownie sprawdzić ochronę przeciwporażeniową.
5. Zwarcie: sprawdzamy zdolność łączeniową $I_{cn} \ge I_{k,max}$ (dla mieszkania zwykle 6 kA, o ile potwierdza to obliczony $I_{k,max}$) oraz wytrzymałość cieplną przewodu $I^2 t \le k^2 S^2$.
6. Ochrona przeciwporażeniowa: dla B16 wymagany prąd zwarcia jednofazowego $I_a = 5 \cdot 16 = 80$ A; sprawdzamy, czy $I_{k,min}$ na końcu obwodu jest większy.
7. RCD: obwód gniazd → ochrona dodatkowa RCD/RCBO typu A, 30 mA.

To uproszczony tok — pełny dobór obejmuje jeszcze sprawdzenie $Z_s$, spadku napięcia i współczynników korekcyjnych. Wszystkie warunki normy (oba przeciążeniowe, zwarciowe i dobór RCD) weryfikuje kalkulator doboru zabezpieczeń nadprądowych. Jeśli nie masz jeszcze obliczonej obciążalności $I_z$, zacznij od kalkulatora doboru przekroju przewodu, a wynik przenieś do doboru zabezpieczenia.

Najczęstsze błędy

• Pominięcie drugiego warunku przy bezpiecznikach gG — $I_n \le I_z$ to za mało; trzeba $I_n \le 0{,}91 \cdot I_z$.
• Charakterystyka C tam, gdzie wystarczy B — utrudnia spełnienie warunku ochrony przeciwporażeniowej na długich obwodach.
• Zbyt mała zdolność łączeniowa w rozdzielnicach blisko transformatora.
• Brak RCD 30 mA na obwodach gniazd, łazienek i zasilania zewnętrznego.
• Niewłaściwy typ RCD — typ AC przy obwodach z falownikami lub ładowarką EV (potrzebny typ A, F lub B).

Podsumowanie

Dobór zabezpieczenia nadprądowego to nie wybór „okrągłej" wartości spod kciuka, lecz spełnienie kilku warunków naraz. Najważniejsze zasady:

• Sprawdzaj oba warunki przeciążeniowe — $I_b \le I_n \le I_z$ oraz $I_2 \le 1{,}45 \cdot I_z$ (dla bezpieczników gG ten drugi jest decydujący),
• Dopasuj charakterystykę (B/C/D) do prądu rozruchowego odbiornika,
• Zweryfikuj zwarcie wielostronnie — zdolność łączeniowa względem $I_{k,max}$, wytrzymałość cieplna przewodu $I^2 t \le k^2 S^2$ oraz ochrona przeciwporażeniowa względem $I_{k,min}$,
• Stosuj RCD 30 mA jako ochronę dodatkową i dobierz właściwy typ (A/F/B),
• Zadbaj o selektywność w kaskadzie zabezpieczeń.

Skorzystaj z kalkulatora doboru zabezpieczeń nadprądowych, aby dobrać wyłącznik MCB lub bezpiecznik gG do przewodu i sprawdzić wszystkie warunki normy PN-HD 60364 w jednym miejscu.
