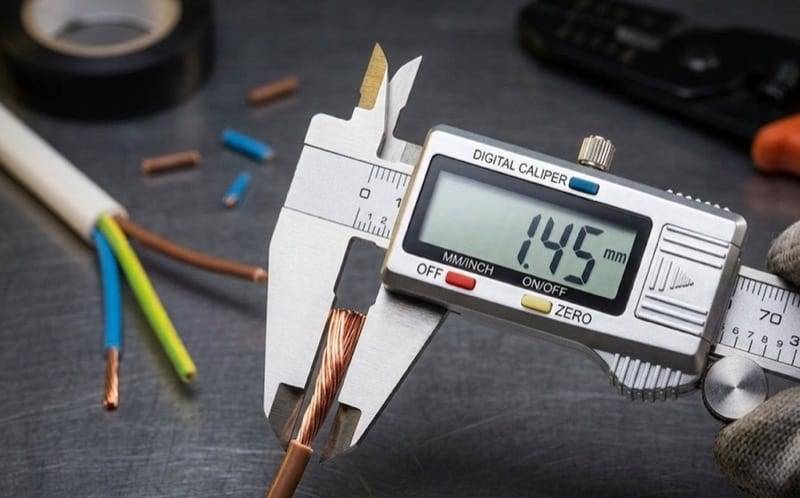

Dobór przekroju przewodu elektrycznego — poradnik krok po kroku wg N-SEP-E-002

---

Prawidłowy dobór przekroju przewodu elektrycznego to fundament bezpiecznej i sprawnej instalacji. Przewód zbyt cienki grozi przegrzaniem, a nawet pożarem. Przewód zbyt gruby to niepotrzebny koszt. W tym poradniku przeprowadzimy Cię krok po kroku przez cały proces doboru zgodnie z normą N-SEP-E-002 i wymaganiami PN-HD 60364.

Jeśli chcesz szybko dobrać przekrój bez ręcznych obliczeń, skorzystaj z naszego kalkulatora doboru przekroju przewodu. Kalkulator automatycznie uwzględnia obciążalność prądową, spadek napięcia, współczynniki korekcyjne temperatury i grupowania.

Czym jest norma N-SEP-E-002?

Norma N-SEP-E-002 (Instalacje elektryczne niskiego napięcia — Dobór przewodów do zasilania urządzeń elektrycznych) jest podstawowym dokumentem określającym zasady doboru przewodów w Polsce. Norma ta bazuje na europejskiej IEC 60364-5-52 i określa:

• obciążalność prądową długotrwałą przewodów w zależności od sposobu ułożenia,
• współczynniki korekcyjne dla temperatury otoczenia i grupowania obwodów,
• dopuszczalne spadki napięcia w instalacjach odbiorczych.

Kryteria doboru przekroju przewodu

Przekrój przewodu musi spełniać jednocześnie dwa warunki:

1. Warunek obciążalności prądowej — prąd obciążenia nie może przekroczyć dopuszczalnej obciążalności prądowej przewodu (skorygowanej o współczynniki korekcyjne).
2. Warunek spadku napięcia — spadek napięcia na przewodzie nie może przekroczyć dopuszczalnych wartości.

O wyborze przekroju decyduje warunek bardziej restrykcyjny — ten, który wymaga grubszego przewodu.

Warunek obciążalności prądowej

Podstawowy warunek doboru brzmi:

gdzie:
$I_B$ — prąd obciążenia (obliczeniowy) [A]
$I_{z0}$ — obciążalność prądowa długotrwała przewodu z tabeli (warunki odniesienia) [A]
$k_1$ — współczynnik korekcyjny temperatury otoczenia
$k_2$ — współczynnik korekcyjny grupowania obwodów
$I_z$ — skorygowana obciążalność prądowa [A]

Obliczanie prądu obciążenia

Prąd obciążenia obliczamy ze wzoru dla obwodu jednofazowego (230 V):

oraz dla obwodu trójfazowego (400 V):

gdzie:
$P$ — moc odbiornika [W]
$U$ — napięcie nominalne [V]
$\cos\varphi$ — współczynnik mocy

Typowe wartości współczynnika mocy cos φ

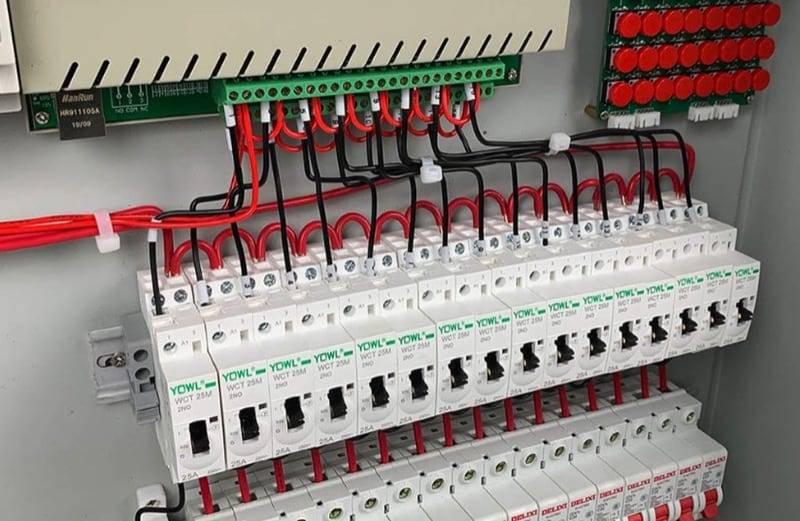

Metody instalacji (ułożenia przewodów)

Sposób ułożenia przewodu ma kluczowy wpływ na jego obciążalność prądową — przewód ułożony bezpośrednio na powietrzu oddaje ciepło znacznie lepiej niż ten zamurowany w ścianie. Norma N-SEP-E-002 definiuje następujące metody referencyjne:

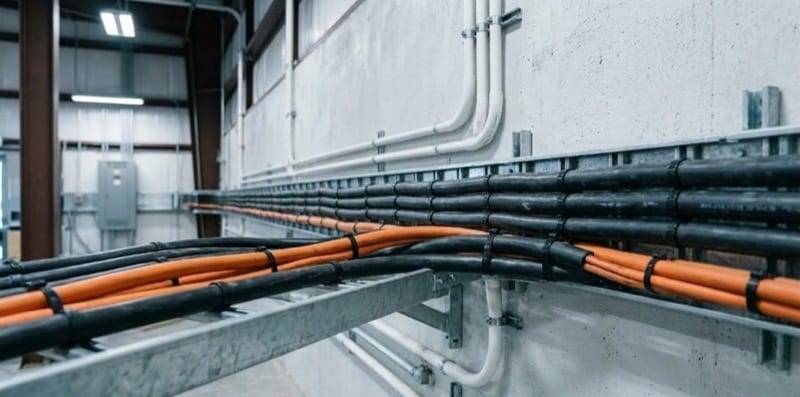

W budownictwie mieszkaniowym najczęściej spotykane metody to A1 i B1 (instalacja podtynkowa). W instalacjach przemysłowych dominują metody E i F (trasy kablowe).

Obciążalność prądowa przewodów miedzianych (Cu)

Poniższa tabela przedstawia obciążalność prądową długotrwałą przewodów miedzianych z izolacją PVC (temperatura referencyjna 30°C) dla najczęściej stosowanych metod instalacji — dla 3 żył obciążonych (typowa instalacja trójfazowa lub jednofazowa z przewodem ochronnym):

Wartości te dotyczą warunków odniesienia: temperatura otoczenia 30°C, pojedynczy obwód (bez grupowania). Przy innych warunkach należy zastosować współczynniki korekcyjne.

Współczynniki korekcyjne

Współczynnik korekcyjny temperatury (k₁)

Obciążalność prądowa podawana w tabelach dotyczy temperatury otoczenia 30°C. Jeśli temperatura rzeczywista jest inna, stosujemy współczynnik korekcyjny $k_1$:

Izolacja XLPE jest mniej wrażliwa na podwyższoną temperaturę niż PVC, dlatego w ciepłych pomieszczeniach (kotłownie, poddasza) warto rozważyć kable z izolacją XLPE.

Współczynnik korekcyjny grupowania (k₂)

Gdy kilka obwodów prowadzonych jest obok siebie (w jednej rurze, korytku lub wiązce), ich wzajemne nagrzewanie zmniejsza obciążalność każdego z nich:

Jak widać, przy 9 obwodach w wiązce obciążalność spada o połowę! Dlatego w rozdzielnicach i trasach kablowych z dużą liczbą obwodów konieczne jest zastosowanie grubszych przewodów.

Warunek spadku napięcia

Drugim kryterium doboru jest spadek napięcia. Zbyt duży spadek napięcia powoduje nieprawidłowe działanie odbiorników — migotanie oświetlenia, obniżoną moc silników czy problemy z rozruchem urządzeń.

Dopuszczalne spadki napięcia

Norma PN-HD 60364-5-52 określa następujące dopuszczalne wartości spadku napięcia w instalacjach odbiorczych:

Wzór na spadek napięcia

Dla obwodu jednofazowego (wzór uproszczony):

Dla obwodu trójfazowego:

gdzie:
$I_B$ — prąd obciążenia [A]
$L$ — długość przewodu [m]
$\gamma$ — konduktywność materiału [m/(Ω·mm²)]
$S$ — przekrój przewodu [mm²]
$U_n$ — napięcie nominalne [V]

Konduktywność materiałów przewodowych

Konduktywność uwzględnia temperaturę pracy przewodu (70°C dla PVC, 90°C dla XLPE), dlatego wartości te są niższe od konduktywności w temperaturze 20°C.

Aby szybko sprawdzić spadek napięcia dla dowolnego obwodu, możesz skorzystać z naszego kalkulatora spadku napięcia.

Miedź czy aluminium?

Wybór materiału przewodnika to jedno z pierwszych pytań przy projektowaniu instalacji. Oba materiały mają swoje zalety:

Miedź (Cu):

• wyższa konduktywność (mniejsze przekroje przy tych samych prądach),
• lepsza plastyczność i łatwość w obróbce,
• większa odporność na korozję,
• stosowana w instalacjach wewnętrznych (obowiązkowo do przekrojów ≤ 10 mm²).

Aluminium (Al):

• znacznie niższa cena przy dużych przekrojach,
• mniejsza masa (ważne przy długich trasach kablowych),
• stosowane w liniach zasilających i kablach o przekroju ≥ 16 mm²,
• wymaga specjalnych złączy (łączenie Al–Cu powoduje korozję elektrochemiczną).

W instalacjach mieszkaniowych i małych obiektach standardem jest miedź. Aluminium stosuje się głównie w liniach zasilających budynki oraz w instalacjach przemysłowych o dużych przekrojach.

PVC czy XLPE — wybór izolacji

Typ izolacji wpływa na dopuszczalną temperaturę pracy przewodu, a tym samym na jego obciążalność:

• PVC (polichlorek winylu) — dopuszczalna temperatura długotrwała żyły: 70°C. Tańszy, powszechnie stosowany w instalacjach wewnętrznych.
• XLPE (polietylen usieciowany) — dopuszczalna temperatura długotrwała żyły: 90°C. Wyższa obciążalność prądowa (o 15–25% więcej niż PVC przy tym samym przekroju), lepsza odporność na temperaturę i wilgoć.

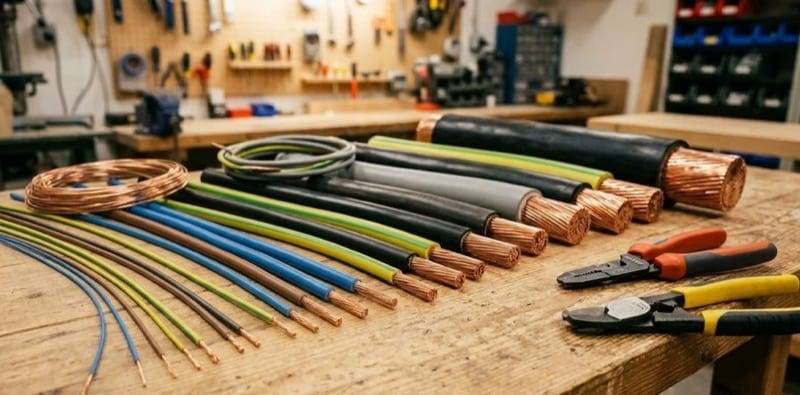

Standardowe przekroje przewodów

Przekroje przewodów są znormalizowane. Dostępne przekroje w mm²:

1,5 — 2,5 — 4 — 6 — 10 — 16 — 25 — 35 — 50 — 70 — 95 — 120 — 150 — 185 — 240

Typowe zastosowania w instalacjach domowych:

• 1,5 mm² — obwody oświetleniowe (zabezpieczenie B10)
• 2,5 mm² — obwody gniazd wtykowych (zabezpieczenie B16)
• 4 mm² — kuchenki elektryczne, piekarniki (zabezpieczenie B25)
• 6 mm² — płyty indukcyjne, pompy ciepła mniejszej mocy (zabezpieczenie B32)
• 10 mm² — zasilanie podrozdzielnic, większe odbiorniki (zabezpieczenie B40–B50)
• 16 mm² i więcej — linie zasilające, wlz

Przykład praktyczny — dobór krok po kroku

Dobierzmy przewód do zasilania kuchenki elektrycznej o następujących danych:

• Moc: P = 7 kW
• Zasilanie: jednofazowe 230 V
• Współczynnik mocy: cos φ = 0,95
• Długość przewodu: L = 20 m
• Materiał: miedź (Cu), izolacja PVC
• Metoda instalacji: B1 (przewód w rurze podtynkowo)
• Temperatura otoczenia: 30°C (warunki odniesienia)
• Liczba obwodów w wiązce: 3
• Źródło zasilania: sieć publiczna (typ A), odbiornik inny niż oświetlenie

Krok 1: Obliczenie prądu obciążenia

Krok 2: Współczynniki korekcyjne

• Temperatura 30°C → $k_1$ = 1,00 (warunki odniesienia)
• 3 obwody w wiązce → $k_2$ = 0,70

Krok 3: Sprawdzenie obciążalności prądowej

Szukamy przekroju, dla którego: $I_{z0} \cdot k_1 \cdot k_2 \geq I_B = 32{,}0$ A

Obciążalność prądowa przewodów Cu/PVC/B1 (3 żyły obciążone):

Z warunku obciążalności prądowej minimalny przekrój to 10 mm².

Krok 4: Sprawdzenie spadku napięcia

Sprawdźmy spadek napięcia dla przekroju 10 mm²:

Dopuszczalny spadek napięcia: 5% (sieć publiczna, odbiornik inny niż oświetlenie).

Obliczony spadek 1,25% ≤ 5% — warunek spełniony.

Krok 5: Wynik doboru

Bez grupowania (pojedynczy obwód) wystarczyłby przekrój 6 mm² (obciążalność 36 A > 32 A). Grupowanie 3 obwodów wymusiło zwiększenie przekroju do 10 mm² — to częsta sytuacja w praktyce.

Najczęstsze błędy przy doborze przewodów

1. Pomijanie współczynnika grupowania — w rozdzielnicy może być kilkanaście obwodów w jednym korytku. Bez uwzględnienia $k_2$ przewody będą się przegrzewać.

2. Nieuwzględnienie długości przewodu — przy krótkich obwodach (do 10 m) spadek napięcia jest zwykle pomijalny. Ale przy długich trasach (30–50 m i więcej) spadek napięcia może wymusić zastosowanie grubszego przewodu niż wynika z obciążalności prądowej.

3. Dobór „z pamięci" — stosowanie reguły „2,5 mm² pod gniazda, 1,5 mm² pod oświetlenie" bez weryfikacji rzeczywistego obciążenia i warunków instalacji.

4. Nieuwzględnienie temperatury otoczenia — przewód prowadzony przez poddasze w lecie może pracować w temperaturze 40–50°C. Przy PVC i 50°C obciążalność spada o 29%!

5. Błędne określenie metody instalacji — przewód w rurze w ścianie ociepleniowej (A1) ma znacznie niższą obciążalność niż ten sam przewód na drabince kablowej (E).

Kiedy spadek napięcia decyduje o przekroju?

Spadek napięcia staje się warunkiem decydującym głównie gdy:

• długość przewodu przekracza 30–40 m — typowe dla zasilania budynków gospodarczych, garaży, oświetlenia terenu,
• moc obciążenia jest duża — np. zasilanie warsztatu, sauna elektryczna,
• obwody oświetleniowe — dopuszczalny spadek napięcia to tylko 3% (zasilanie z sieci publicznej),
• przewody aluminiowe — mniejsza konduktywność oznacza większy spadek napięcia przy tym samym przekroju.

W takich przypadkach nasz kalkulator doboru przekroju przewodu automatycznie wskaże, który warunek (obciążalność czy spadek napięcia) jest decydujący.

Podsumowanie

Prawidłowy dobór przekroju przewodu wymaga:

• obliczenia prądu obciążenia na podstawie mocy i napięcia,
• uwzględnienia współczynników korekcyjnych temperatury ($k_1$) i grupowania ($k_2$),
• sprawdzenia obciążalności prądowej z tabel normy N-SEP-E-002,
• weryfikacji spadku napięcia (max 3% dla oświetlenia, 5% dla pozostałych odbiorników przy zasilaniu z sieci publicznej),
• wyboru większego przekroju, jeśli warunki dają różne wyniki.

Cały ten proces możesz wykonać automatycznie, korzystając z naszego kalkulatora doboru przekroju przewodu elektrycznego. Wystarczy podać moc, napięcie, długość i warunki instalacji — kalkulator sam dobierze optymalny przekrój i wyświetli porównanie z sąsiednimi przekrojami. Możesz też zapisać obliczenia jako projekt doboru przewodów, aby wrócić do nich później.
